Створення користувацької штриховки в Revit

🌿Що робити, якщо для вашого проекту в Revit немає потрібного штрихування, наприклад паркету?

Щоб створити штрихування прямо в Revit вам знадобиться встановлений плагін pyRevit.

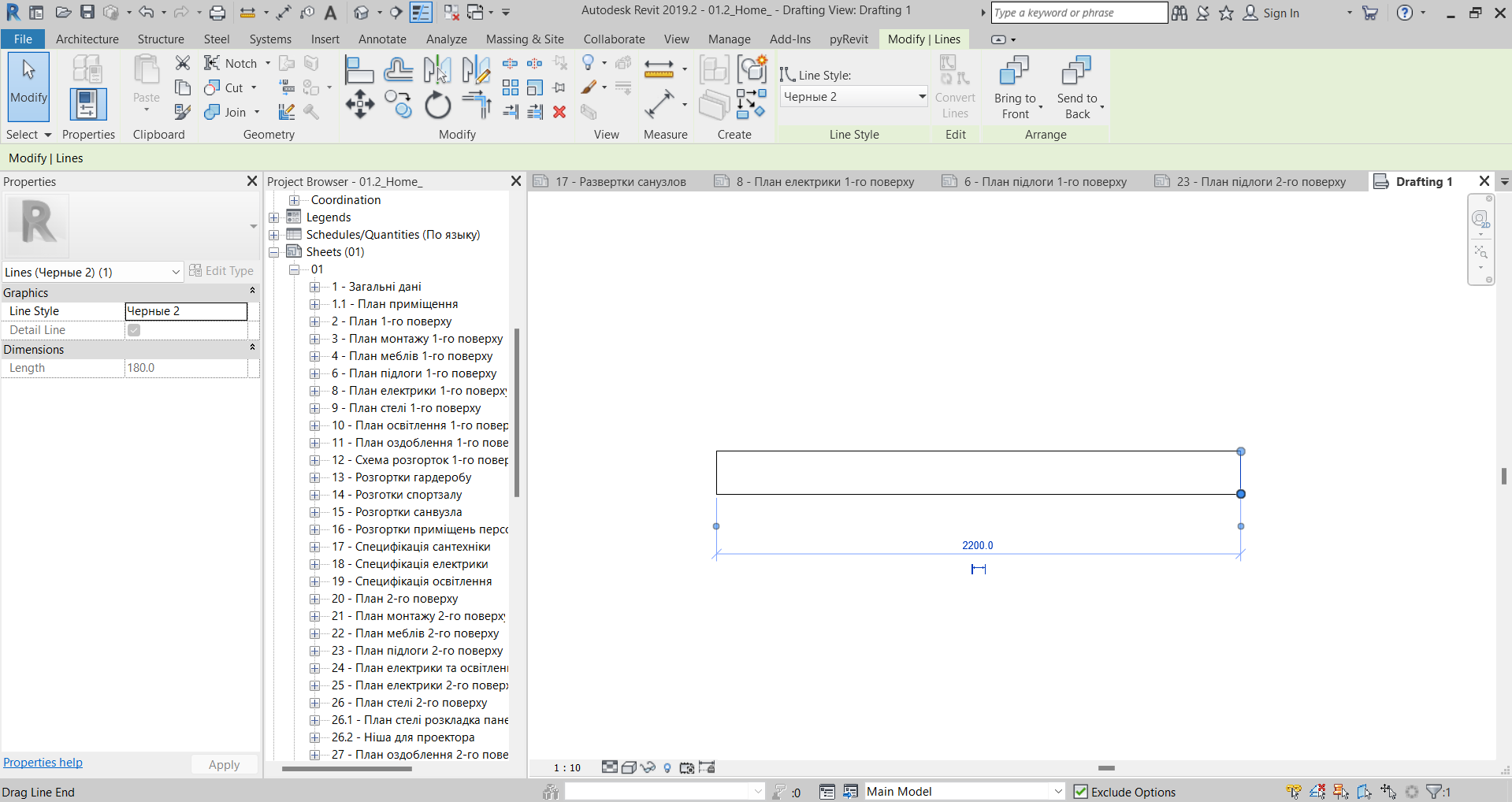

  • Знаходимо розміри паркетної дошки (у нашому випадку – це інженерна дошка 180х2200 мм) та креслимо її лініями деталізації.

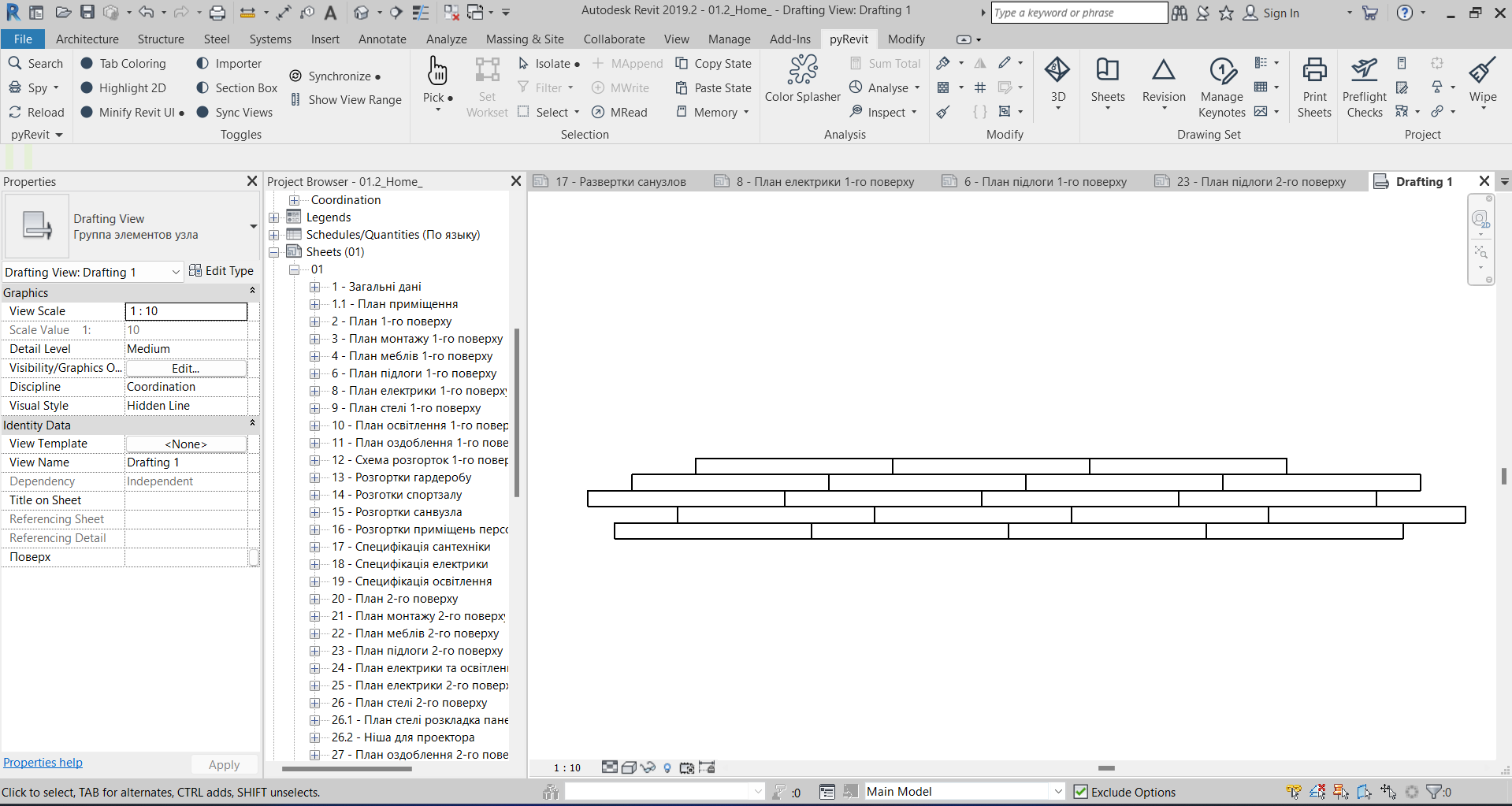

  • Копіюємо нашу дошку вгору і зі зміщенням ліворуч-праворуч, щоб вийшов прямокутний сегмент паркету (чим більший цей сегмент, тим менше разів його доведеться копіювати по підлозі, а значить не буде помітний тайлінг).
  • Малюємо допоміжний прямокутник, ґрунтуючись на нижньому скопійованому шарі.

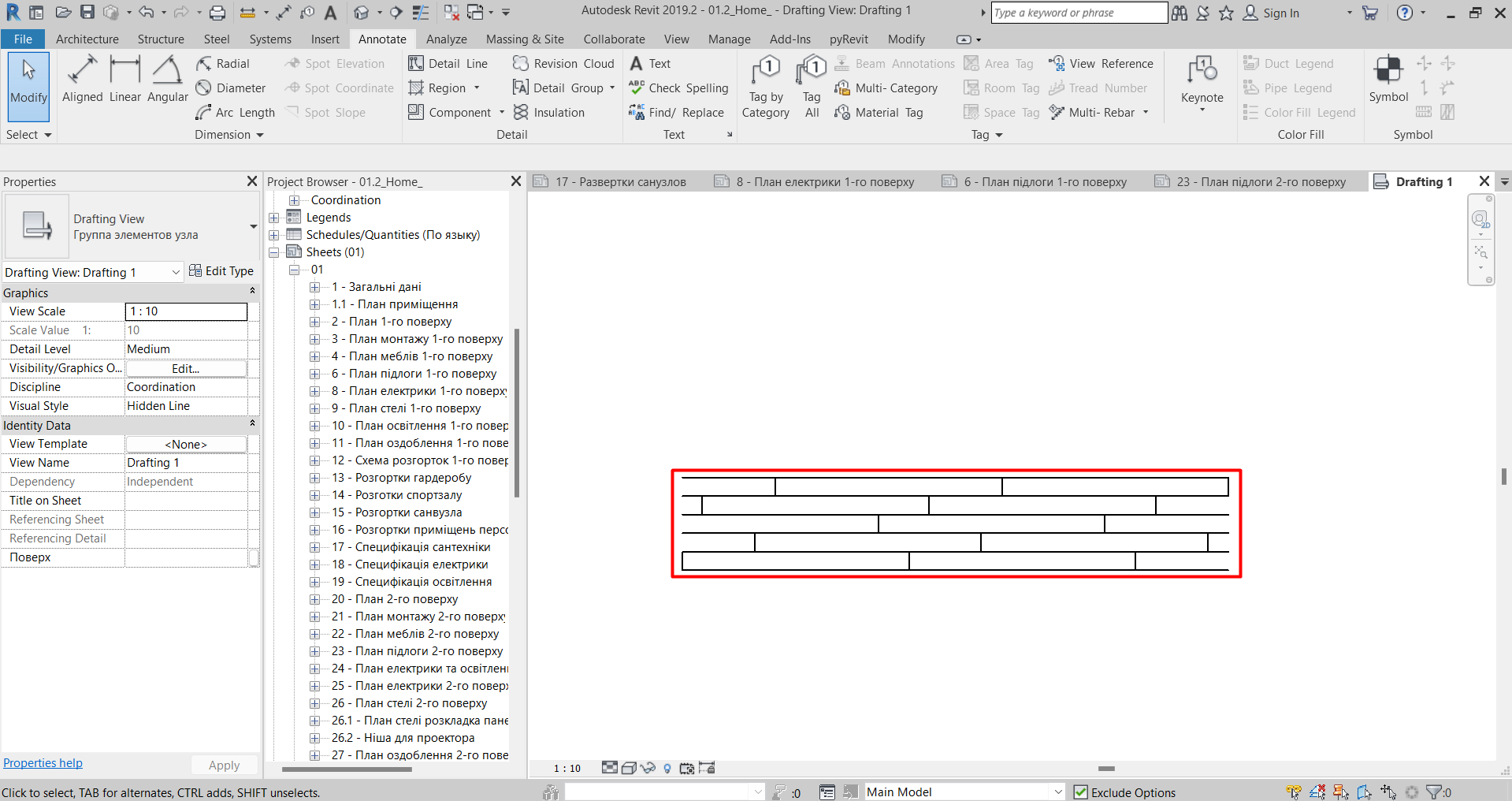

  • Відрізаємо непотрібні сегменти за межами прямокутника. Після цього видаляємо допоміжний прямокутник.

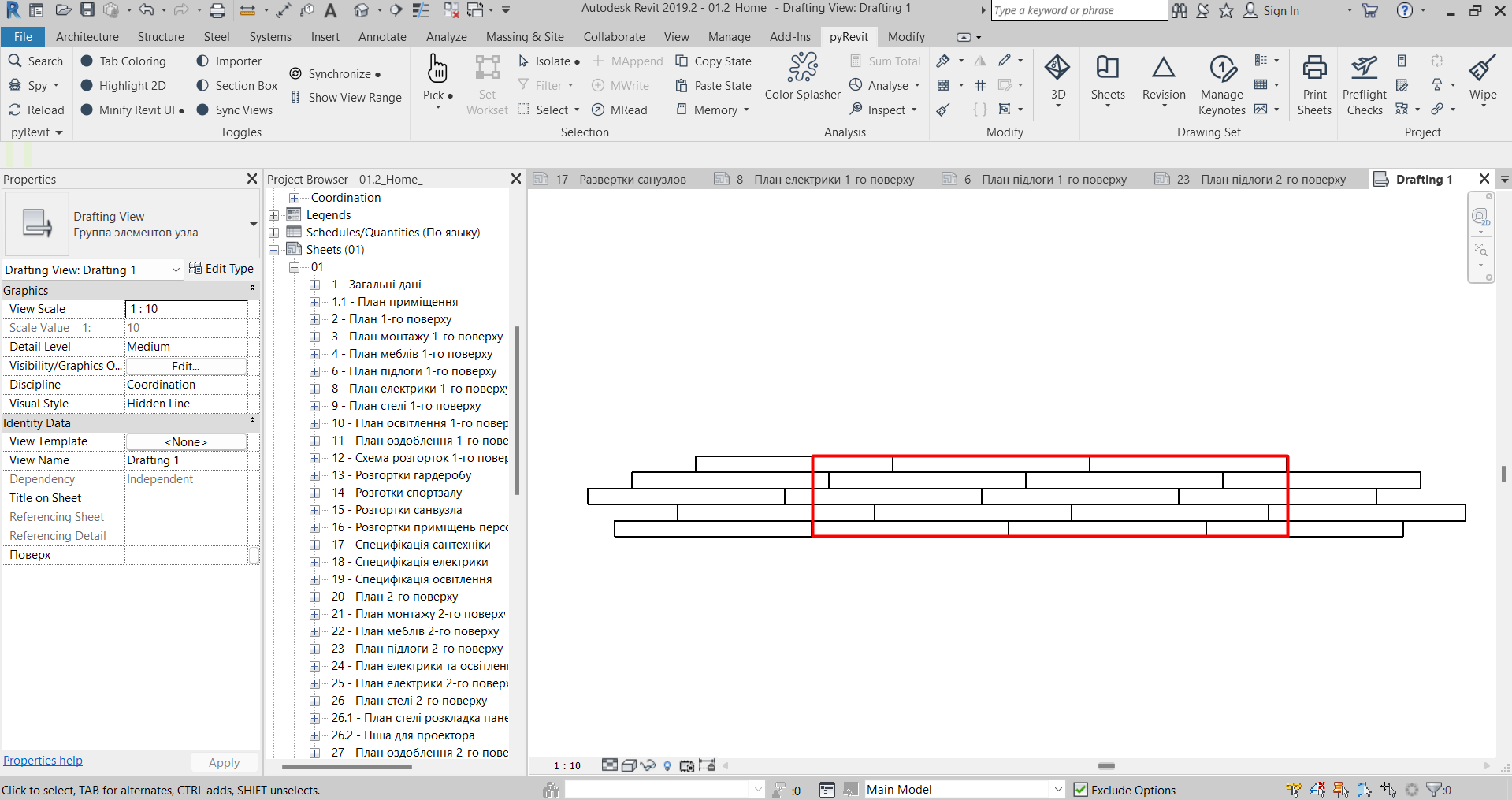

  • Для перевірки рекомендується вручну скопіювати цей шматочок вліво-вправо, вгору-вниз, щоб подивитися, як виглядатиме наша підлога з тайлінгом.

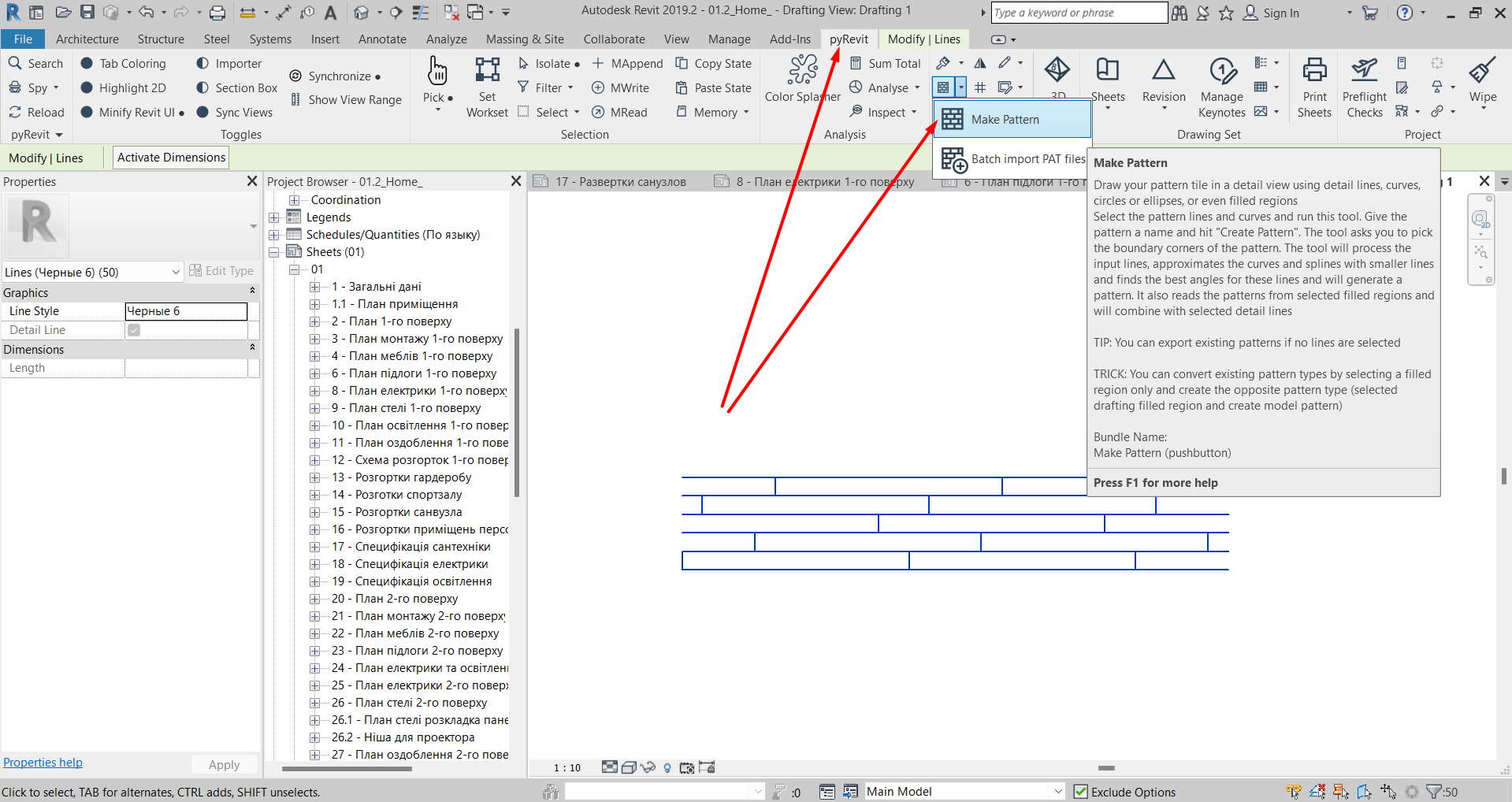

  • Якщо результат влаштовує, виділяємо все, що ми намалювали, і переходимо на вкладку pyRevit (на верхній панелі в кінці). На цій вкладці натискаємо Make pattern.

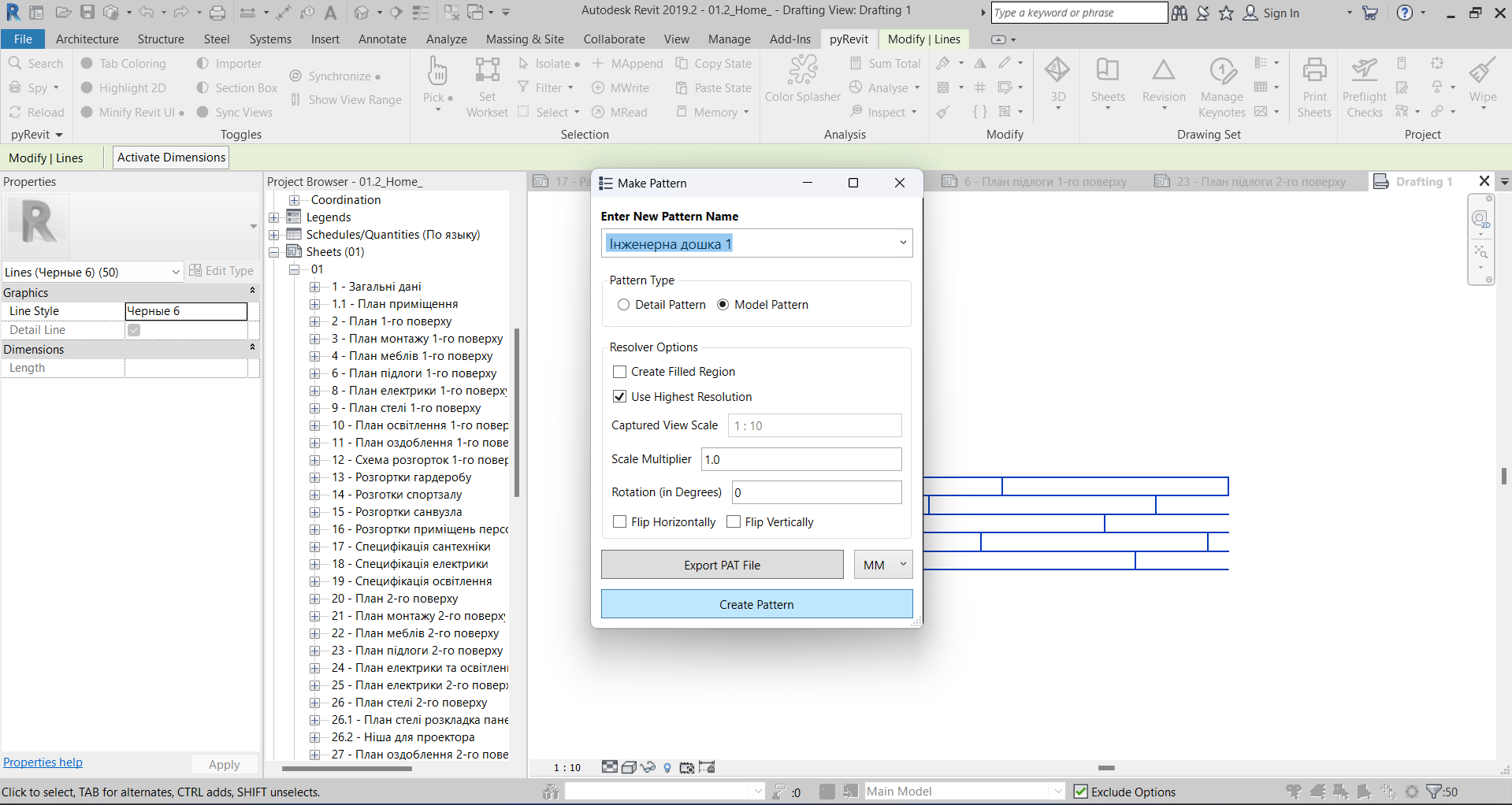

  • З'являється меню, в якому потрібно вказати назву штриховки та її габарити + переконуємося, що виставлено режим Model Pattern (зазвичай він виставлений як усталене налаштування), натискаємо Сreate pattern.

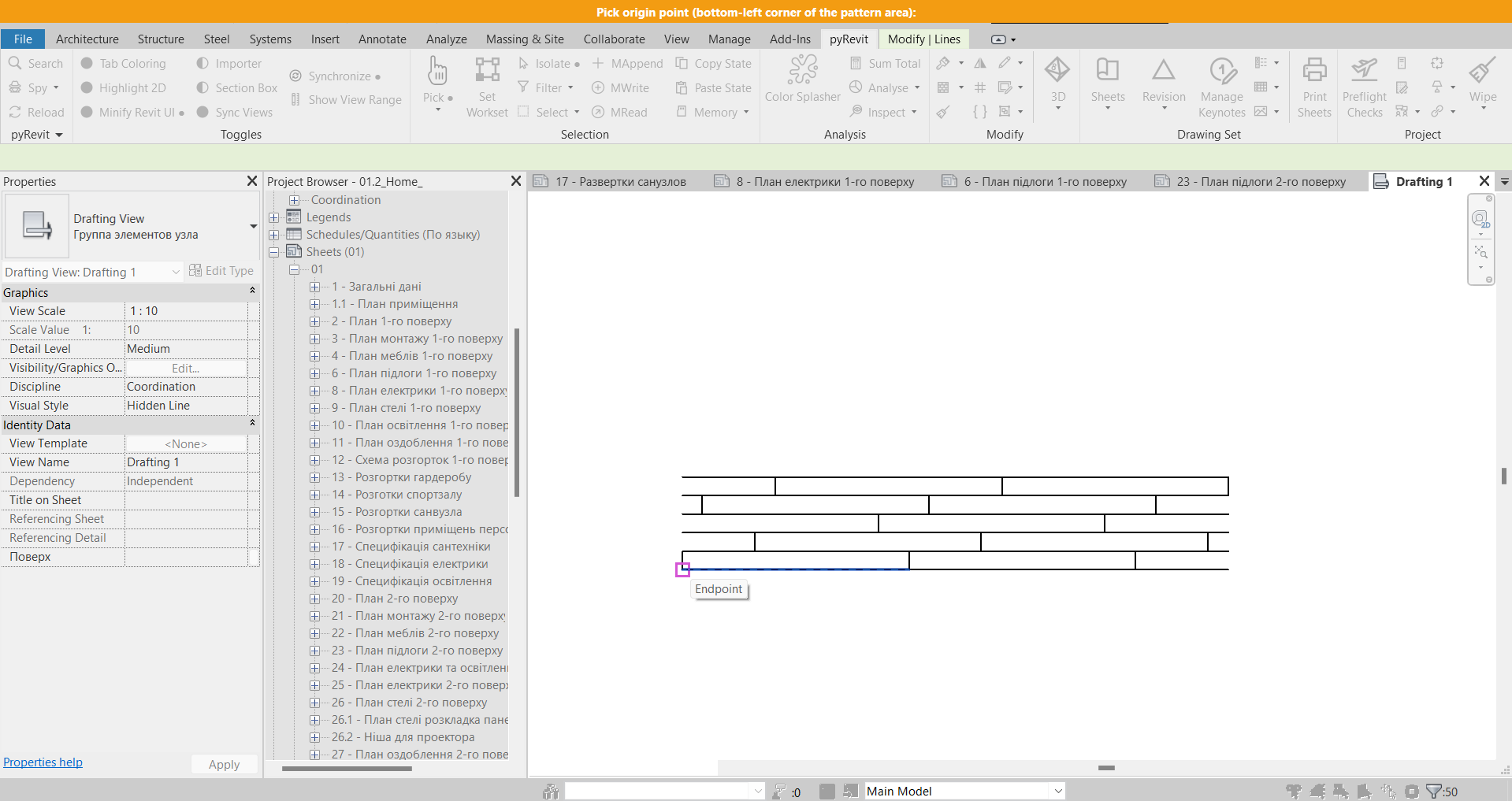

  • Плагін переводить нас в меню, де потрібно вибрати габарити ділянки, що копіюється. Спочатку вибираємо нижню ліву точку, потім верхню праву (згори є підказки).

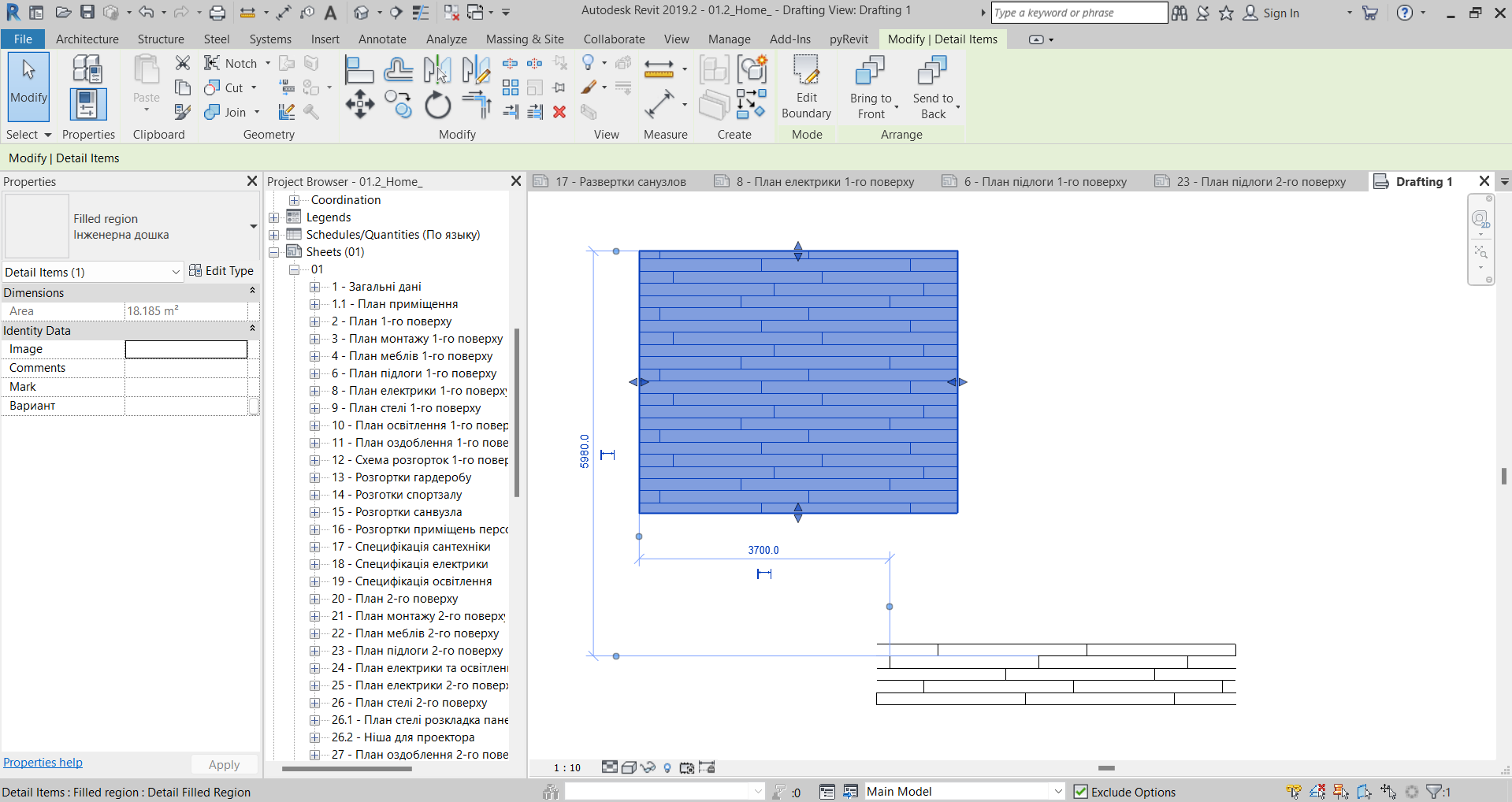

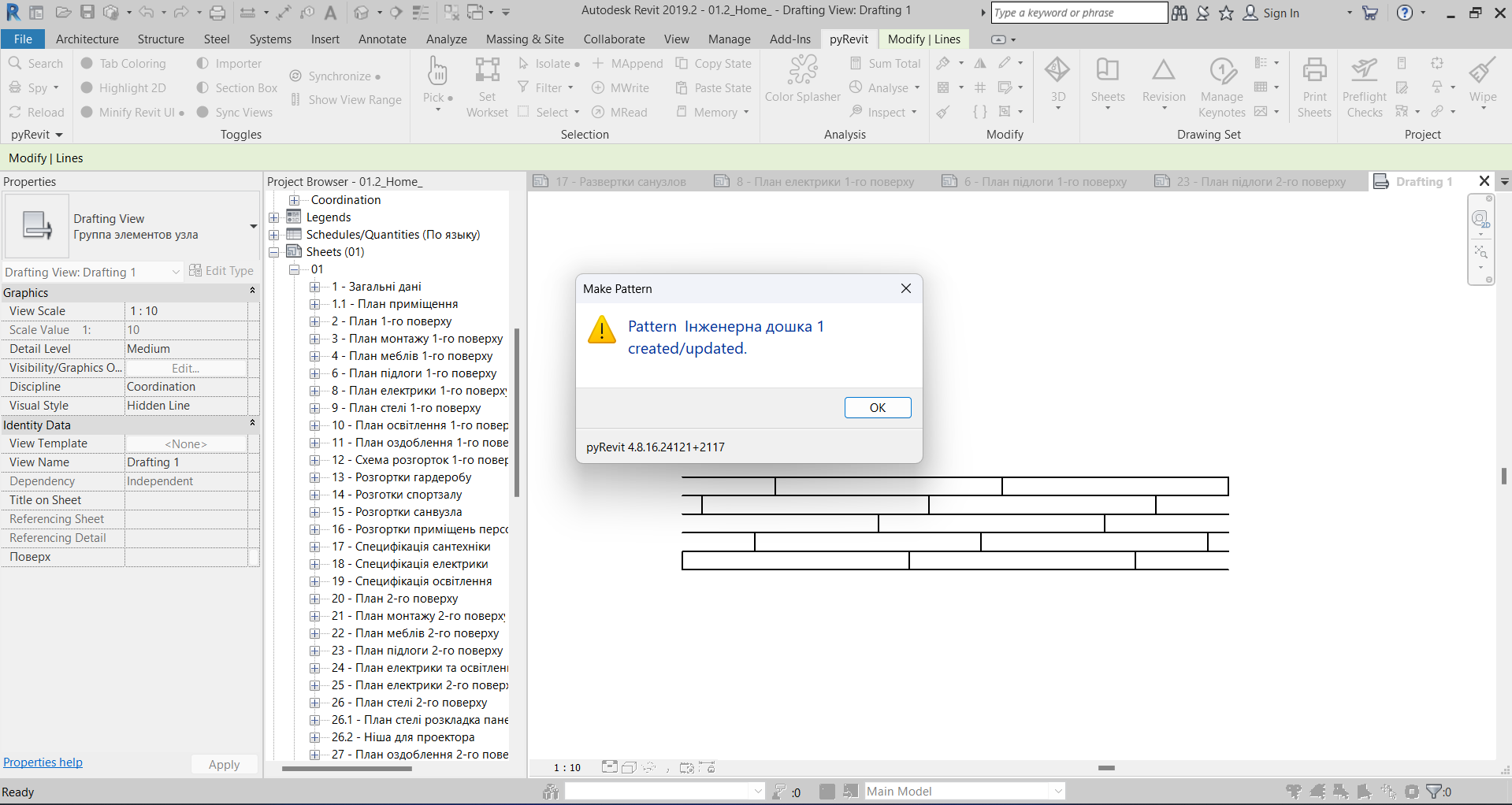

  • Насолоджуємося унікальною штриховкою на плані.
P.S. Штриховка додається на матеріал зі стандартного меню штрихуваннь в розділі "Pattern Type - Model". Завжди зберігайте накреслену штриховку на вигляді, щоб у будь-який момент можна було її відредагувати і заново завантажити, а не креслити з нуля.
Повний відео-туторіал на нашому YouTube каналі:
Гарних проектів!)
